- 联系人:李继东
- 手机:18637382091
- 网址:http://www.hndxwj.com/
- 地址:河南省新乡市宏力大道与西环交叉口
铝压铸件如何脱脂
来源:http://www.hndxwj.com/news25.html发布时间:2018-05-26

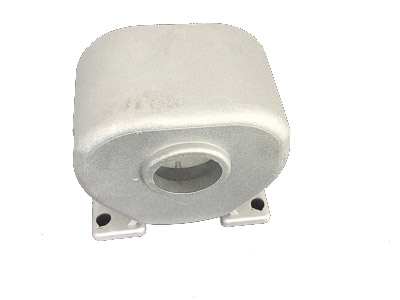

铝压铸件是一种粉末压铸成形的以锌为主要成分的零件。这种零件表面是一层很致密的表层,里面则是疏散多孔结构。不能使用酸性脱脂剂,而只能使用碱性脱脂剂进行脱脂。
大多铝压铸件都需要镀铜镍铬多层镀层,对装饰性要求较高。脱脂前都是经过机械抛光的。所以去蜡是一步,然后是化学脱脂和电解脱脂。
由于石蜡的熔点是在70℃以上,为了乳化石蜡,除蜡水的温度高于70℃才有效。过去人们只是使用普通化学脱脂液提高温度来除蜡。这种方法时间长,效率低。现在有专门的除蜡水供应,时间缩短,效果较好。如果使用超声波效果更好。一般除蜡水只除蜡不脱脂,还要再进行化学脱脂。锌合金的化学活性很强,化学脱脂液的碱性不能太强,否则会腐蚀表面。温度一般控制在50~70℃之间,时间3~5min。市场上供应的产品也有将脱脂和除蜡合而为一的脱脂剂,并配合超声波效果很好。
铝压铸件的电解脱脂剂组成与化学脱脂剂相仿。但必须含有络合剂才能使用。在电解脱脂时,锌合金压铸件要放在阴极脱脂,温度在50~70℃,电流密度3~5A/dm2,时间1~2min。
- 铝压铸件:良好铸造性能的展现 2025-01-21
- 河南铝压铸件气孔等级划分与检测标准 2024-12-20
- 铝压铸件在生产中,质量会受到哪些因素的影响? 2024-11-06
- 河南铝压铸件的标准,应该满足哪些要求? 2024-09-25
